说明

Author: haitaoss

源码阅读仓库: spring-cloud-gateway

参考资料和需要掌握的知识：

Spring Cloud Gateway 介绍

功能：接收请求并根据匹配的路由进行转发。

术语：

  • Route: 是路由规则的描述。它由 ID、目标 URI、Predicate 集合和Filter 集合组成。如果 Predicate 为真，则路由匹配。
  • Predicate: 这是一个 Java 8 函数接口。输入类型是 ServerWebExchange ，所以可以匹配 HTTP 请求中的任何内容，例如 Header 或参数。
  • Filter: 这些是使用特定工厂构建的 GatewayFilter 的实例。使用这个可以在发送下游请求之前或之后修改请求和响应。

Spring Cloud Gateway 是基于 Spring WebFlux 实现的，是通过注册 WebFlux 的生命周期组件实现控制请求执行。

# Spring WebFlux 处理请求的生命周期 客户端请求 -> WebFlux服务 -> WebFilter -> DispatcherHandler -> HandlerMapping -> HandlerAdapter -> 执行Handler方法

Gateway 通过注册 RoutePredicateHandlerMapping 实现核心逻辑

Gateway 自动装配

spring-cloud-gateway-server.jar!META-INF/spring.factories的部分内容

org.springframework.boot.autoconfigure.EnableAutoConfiguration=\ org.springframework.cloud.gateway.config.GatewayClassPathWarningAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayResilience4JCircuitBreakerAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayNoLoadBalancerClientAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayMetricsAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayRedisAutoConfiguration,\ org.springframework.cloud.gateway.discovery.GatewayDiscoveryClientAutoConfiguration,\ org.springframework.cloud.gateway.config.SimpleUrlHandlerMappingGlobalCorsAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayReactiveLoadBalancerClientAutoConfiguration,\ org.springframework.cloud.gateway.config.GatewayReactiveOAuth2AutoConfiguration

spring-cloud-gateway-webflux.jar!META-INF/spring.factories的内容

org.springframework.boot.autoconfigure.EnableAutoConfiguration=\ org.springframework.cloud.gateway.webflux.config.ProxyResponseAutoConfiguration org.springframework.boot.test.autoconfigure.web.reactive.AutoConfigureWebFlux=\ org.springframework.cloud.gateway.webflux.config.ProxyResponseAutoConfiguration

spring-cloud-gateway-mvc.jar!META-INF/spring.factories的内容

org.springframework.boot.autoconfigure.EnableAutoConfiguration=\ org.springframework.cloud.gateway.mvc.config.ProxyResponseAutoConfiguration org.springframework.boot.test.autoconfigure.web.servlet.AutoConfigureWebMvc=\ org.springframework.cloud.gateway.mvc.config.ProxyResponseAutoConfiguration

GatewayClassPathWarningAutoConfiguration

作用：检验启动环境不能是 SpringMVC

@Configuration(proxyBeanMethods = false) @ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true) publicclassGatewayClassPathWarningAutoConfiguration { @Configuration(proxyBeanMethods = false) // SpringMVC 会存在这个类，所以条件会满足，这个类就会注册到BeanFactory中@ConditionalOnClass(name = "org.springframework.web.servlet.DispatcherServlet") @ConditionalOnWebApplication(type = ConditionalOnWebApplication.Type.SERVLET) protectedstaticclassSpringMvcFoundOnClasspathConfiguration { publicSpringMvcFoundOnClasspathConfiguration() { // 实例化就直接抛出异常thrownewMvcFoundOnClasspathException(); } } }

GatewayAutoConfiguration

类图

RouteLocator 是为了得到Flux<Route>，可以使用 RouteLocatorBuilder 很方便的生成 RouteLocator。

RouteDefinitionRouteLocator 是会根据 RouteDefinition 生成 Route ，而 RouteDefinition 是由 RouteDefinitionLocator 生成的。

Route 是由 AsyncPredicate 和 GatewayFilter 组成的。而 AsyncPredicate 由 RoutePredicateFactory 生成，GatewayF 创建 ilter 由 GatewayFilterFactory

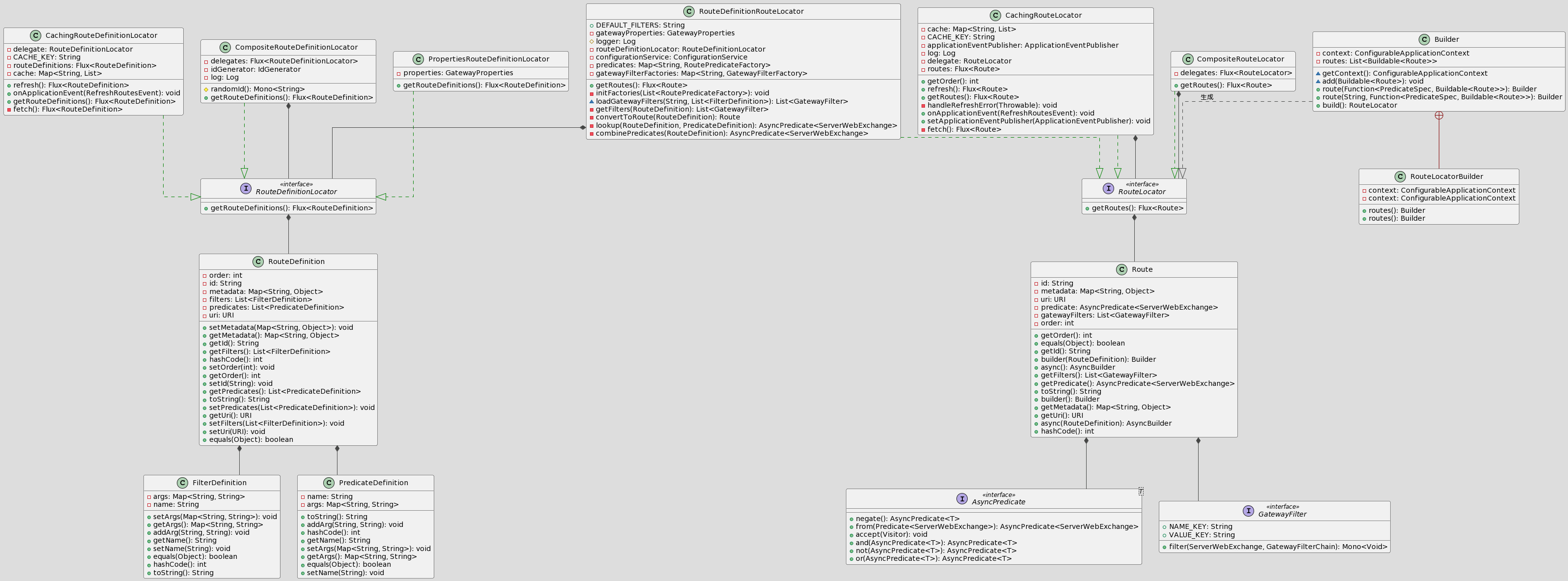

RouteLocator

RoutePredicateHandlerMapping 通过 RouteLocator 得到的 Flux<Route> ，遍历执行Route.getPredicate().apply(ServerWebExchange) 返回true说明命中了路由规则，将命中的 Route 存到 ServerWebExchange 中，然后执行 FilteringWebHandler 。

FilteringWebHandler 的逻辑就是执行 GlobalFilter + GatewayFilter

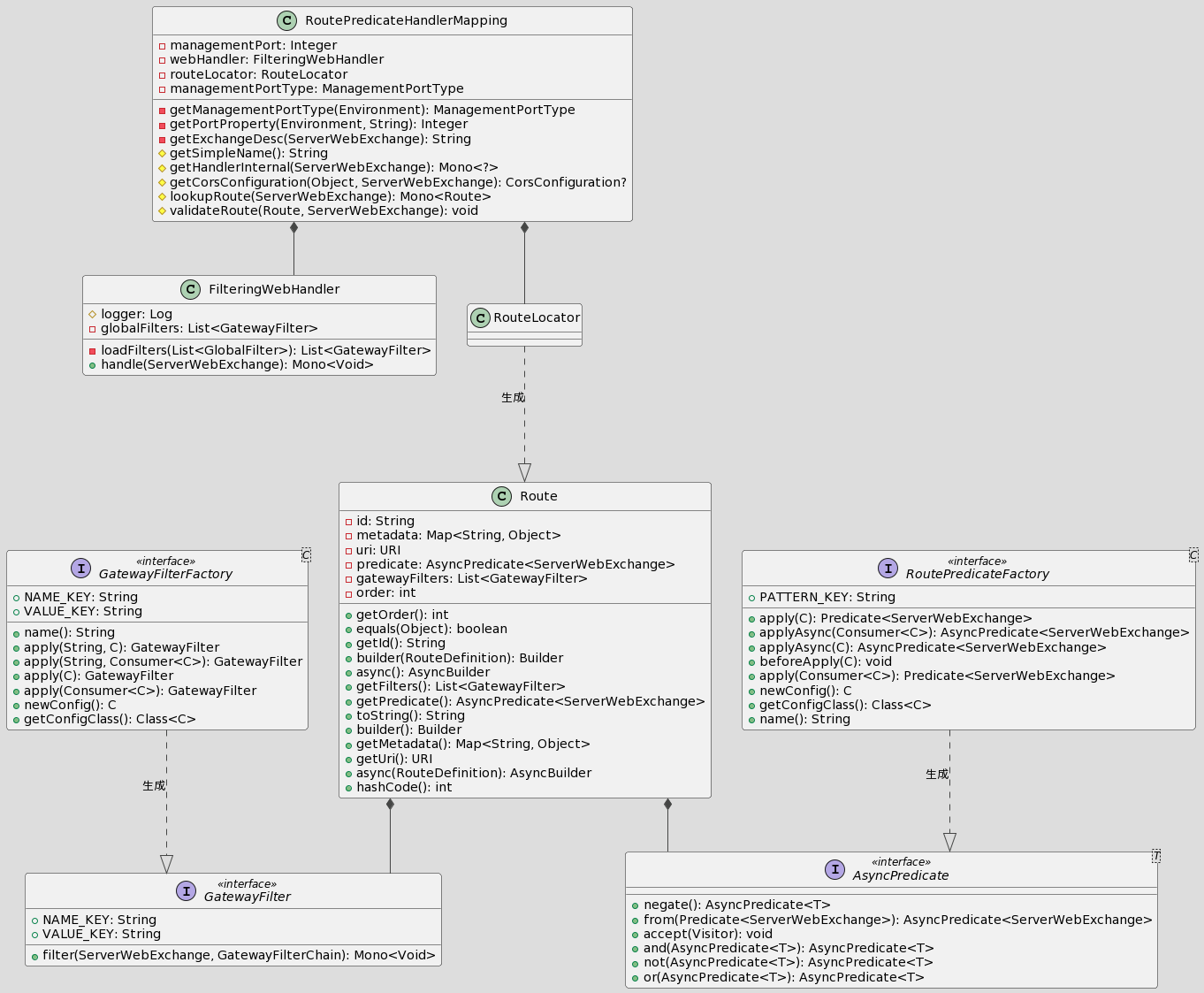

Route

源码

可以自定义这些类型的 bean 实现功能的扩展：RouteLocator、HttpHeaderFilter、GlobalFilter 、GatewayFilterFactory、RoutePredicateFactory

默认通过 @Bean 注册了很多的 GlobalFilter、GatewayFilterFactory、RoutePredicateFactory 且都是有条件注解的，可以通过设置属性不进行默认注册。主要是有这三个条件注解

@Configuration(proxyBeanMethods = false) @ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true) @ConditionalOnClass(DispatcherHandler.class) publicclassGatewayAutoConfiguration { /** * 是工具类，可用来构造出 RouteLocator 实例。若想使用编码的方式配置 Route，推荐使用这个 RouteLocatorBuilder。 */@BeanpublicRouteLocatorBuilderrouteLocatorBuilder(ConfigurableApplicationContextcontext) { returnnewRouteLocatorBuilder(context); } /** * 实现 RouteDefinitionLocator 接口，其特点是根据 GatewayProperties(配置文件中定义的route) 的内容返回 List<RouteDefinition> */@Bean@ConditionalOnMissingBeanpublicPropertiesRouteDefinitionLocatorpropertiesRouteDefinitionLocator(GatewayPropertiesproperties) { returnnewPropertiesRouteDefinitionLocator(properties); } /** * 实现 RouteDefinitionRepository 接口，定义如何 save、delete RouteDefinition * 实现 RouteDefinitionLocator 接口，其特点是从缓存(Map、Redis等等)中得到 List<RouteDefinition> */@Bean@ConditionalOnMissingBean(RouteDefinitionRepository.class) publicInMemoryRouteDefinitionRepositoryinMemoryRouteDefinitionRepository() { returnnewInMemoryRouteDefinitionRepository(); } /** * 聚合所有的 RouteDefinitionLocator */@Bean@PrimarypublicRouteDefinitionLocatorrouteDefinitionLocator(List<RouteDefinitionLocator> routeDefinitionLocators) { returnnewCompositeRouteDefinitionLocator(Flux.fromIterable(routeDefinitionLocators)); } /** * 是一个工具类，可用来 实例化类、属性绑定和属性校验(JSR303) * GatewayFilterFactory、RoutePredicateFactory 会使用 ConfigurationService 生成 Config 实例，并完成属性绑定和属性校验(JSR303) */@BeanpublicConfigurationServicegatewayConfigurationService(BeanFactorybeanFactory, @Qualifier("webFluxConversionService") ObjectProvider<ConversionService> conversionService, ObjectProvider<Validator> validator) { returnnewConfigurationService(beanFactory, conversionService, validator); } /** * RouteLocator 接口是用来生成 Flux<Route> 的。 * * 依赖 RouteDefinitionLocator 得到 RouteDefinition , 而 RouteDefinition 中定义了 FilterDefinition、PredicateDefinition， * 会使用 GatewayFilterFactory、RoutePredicateFactory 生成 GatewayFilter、Predicate ，然后配置给 Route 实例 * 而 GatewayFilterFactory、RoutePredicateFactory 继承这两个接口 ShortcutConfigurable、Configurable，这两个接口是为了得到 Config 。 * 会使用 ConfigurationService 生成 Config 实例，并完成属性绑定和属性校验(JSR303)。 * GatewayFilterFactory、RoutePredicateFactory 会根据 Config 来生成 GatewayFilter、Predicate */@BeanpublicRouteLocatorrouteDefinitionRouteLocator(GatewayPropertiesproperties, List<GatewayFilterFactory> gatewayFilters, List<RoutePredicateFactory> predicates, RouteDefinitionLocatorrouteDefinitionLocator, ConfigurationServiceconfigurationService) { returnnewRouteDefinitionRouteLocator(routeDefinitionLocator, predicates, gatewayFilters, properties, configurationService); } /** * 聚合所有的 RouteLocator 。所以我们可以自定义 RouteLocator 自定义路由 */@Bean@Primary@ConditionalOnMissingBean(name = "cachedCompositeRouteLocator") publicRouteLocatorcachedCompositeRouteLocator(List<RouteLocator> routeLocators) { returnnewCachingRouteLocator(newCompositeRouteLocator(Flux.fromIterable(routeLocators))); } /** * 实现 ApplicationListener<ApplicationEvent> 接口， * 收到关心的事件(ContextRefreshedEvent、RefreshScopeRefreshedEvent、InstanceRegisteredEvent、ParentHeartbeatEvent、HeartbeatEvent) * 就会 发布一个 RefreshRoutesEvent 事件 */@Bean@ConditionalOnClass(name = "org.springframework.cloud.client.discovery.event.HeartbeatMonitor") publicRouteRefreshListenerrouteRefreshListener(ApplicationEventPublisherpublisher) { returnnewRouteRefreshListener(publisher); } /** * FilteringWebHandler 实现 WebHandler 接口，可以理解成 SpringMVC 中的 handler， * RoutePredicateHandlerMapping.getHandler() 返回的就是 FilteringWebHandler， * FilteringWebHandler 就是遍历执行 GlobalFilter + Route配置的WebFilter */@BeanpublicFilteringWebHandlerfilteringWebHandler(List<GlobalFilter> globalFilters) { returnnewFilteringWebHandler(globalFilters); } /** * RoutePredicateHandlerMapping 实现 HandlerMapping 接口。 * * RoutePredicateHandlerMapping#getHandler 是根据 RouteLocator 得到的 List<Route> 遍历执行 Route.getPredicate().apply(ServerWebExchange) * 为 true 就说明匹配，会返回 FilteringWebHandler */@Bean@ConditionalOnMissingBeanpublicRoutePredicateHandlerMappingroutePredicateHandlerMapping(FilteringWebHandlerwebHandler, RouteLocatorrouteLocator, GlobalCorsPropertiesglobalCorsProperties, Environmentenvironment) { returnnewRoutePredicateHandlerMapping(webHandler, routeLocator, globalCorsProperties, environment); } // 生成 Predicate 的工厂@Bean@ConditionalOnEnabledPredicatepublicAfterRoutePredicateFactoryafterRoutePredicateFactory() { returnnewAfterRoutePredicateFactory(); } // 生成 GatewayFilter 的@Bean@ConditionalOnEnabledFilterpublicAddRequestHeaderGatewayFilterFactoryaddRequestHeaderGatewayFilterFactory() { returnnewAddRequestHeaderGatewayFilterFactory(); } // 实现 HttpHeadersFilter 接口。 NettyRoutingFilter、WebsocketRoutingFilter 会依赖这种类型的bean，用来对 Header 进行修改@Bean@ConditionalOnProperty(name = "spring.cloud.gateway.x-forwarded.enabled", matchIfMissing = true) publicXForwardedHeadersFilterxForwardedHeadersFilter() { returnnewXForwardedHeadersFilter(); } // 会使用这个执行 Http、Https 请求，同时依赖 HttpHeadersFilter 用来对 Header 进行修改@Bean@ConditionalOnEnabledGlobalFilterpublicNettyRoutingFilterroutingFilter(HttpClienthttpClient, ObjectProvider<List<HttpHeadersFilter>> headersFilters, HttpClientPropertiesproperties) { returnnewNettyRoutingFilter(httpClient, headersFilters, properties); } // HttpHeaderFilter beans ...// GlobalFilter beans ...// Predicate Factory beans ...// GatewayFilter Factory beans ...// GatewayActuatorConfiguration 会注册 Endpoint 用于查看、新增、更新、删除 RouteDefinition }

GatewayResilience4JCircuitBreakerAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true) @ConditionalOnClass({ DispatcherHandler.class, ReactiveResilience4JAutoConfiguration.class, ReactiveCircuitBreakerFactory.class, ReactiveResilience4JCircuitBreakerFactory.class }) publicclassGatewayResilience4JCircuitBreakerAutoConfiguration { /** * SpringCloudCircuitBreakerResilience4JFilterFactory 实现 GatewayFilterFactory 接口， * 其核心逻辑是使用 ReactiveCircuitBreaker 来执行业务逻辑，当 出现异常 或者 路由请求返回的状态码是期望值 就 * 直接使用 DispatcherHandler 来执行 fallbackUrl，可以理解成使用 fallbackUrl 重新执行一次请求。 * 并且会往 ServerWebExchange 设置一个key记录异常对象。 */@Bean@ConditionalOnBean(ReactiveResilience4JCircuitBreakerFactory.class) @ConditionalOnEnabledFilterpublicSpringCloudCircuitBreakerResilience4JFilterFactoryspringCloudCircuitBreakerResilience4JFilterFactory( ReactiveResilience4JCircuitBreakerFactoryreactiveCircuitBreakerFactory, ObjectProvider<DispatcherHandler> dispatcherHandler) { returnnewSpringCloudCircuitBreakerResilience4JFilterFactory(reactiveCircuitBreakerFactory, dispatcherHandler); } /** * FallbackHeadersGatewayFilterFactory 实现 GatewayFilterFactory 接口， * 其核心逻辑：如果请求是 fallbackUrl 执行的（通过异常key判断），那就设置一些请求头 */@Bean@ConditionalOnMissingBean@ConditionalOnEnabledFilterpublicFallbackHeadersGatewayFilterFactoryfallbackHeadersGatewayFilterFactory() { returnnewFallbackHeadersGatewayFilterFactory(); } }

GatewayNoLoadBalancerClientAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnMissingClass("org.springframework.cloud.loadbalancer.core.ReactorLoadBalancer") @ConditionalOnMissingBean(ReactiveLoadBalancer.class) @EnableConfigurationProperties(GatewayLoadBalancerProperties.class) @AutoConfigureAfter(GatewayReactiveLoadBalancerClientAutoConfiguration.class) publicclassGatewayNoLoadBalancerClientAutoConfiguration { /** * NoLoadBalancerClientFilter 实现 GlobalFilter 接口，也就是每个 Route 的请求都会执行。 * 功能：路由的Url 有 lb 前缀 就直接抛出异常，也就是说不支持 负载均衡的路由 * * BeanFactory 中没有 ReactiveLoadBalancerClientFilter 才会生效。 */@Bean@ConditionalOnMissingBean(ReactiveLoadBalancerClientFilter.class) publicNoLoadBalancerClientFilternoLoadBalancerClientFilter(GatewayLoadBalancerPropertiesproperties) { returnnewNoLoadBalancerClientFilter(properties.isUse404()); } protectedstaticclassNoLoadBalancerClientFilterimplementsGlobalFilter, Ordered { privatefinalbooleanuse404; publicNoLoadBalancerClientFilter(booleanuse404) { this.use404 = use404; } @OverridepublicintgetOrder() { returnLOAD_BALANCER_CLIENT_FILTER_ORDER; } @Override@SuppressWarnings("Duplicates") publicMono<Void> filter(ServerWebExchangeexchange, GatewayFilterChainchain) { URIurl = exchange.getAttribute(GATEWAY_REQUEST_URL_ATTR); StringschemePrefix = exchange.getAttribute(GATEWAY_SCHEME_PREFIX_ATTR); // url 没有 lb 前缀 就放行if (url == null || (!"lb".equals(url.getScheme()) && !"lb".equals(schemePrefix))) { returnchain.filter(exchange); } // 不能处理 lb:// 所以 直接报错throwNotFoundException.create(use404, "Unable to find instance for " + url.getHost()); } } }

GatewayMetricsAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnProperty(name = GatewayProperties.PREFIX + ".enabled", matchIfMissing = true) @EnableConfigurationProperties(GatewayMetricsProperties.class) @ConditionalOnClass({ DispatcherHandler.class, MeterRegistry.class, MetricsAutoConfiguration.class }) publicclassGatewayMetricsAutoConfiguration { // 会从 ServerWebExchange 中得到 请求的Method、响应的状态码等@BeanpublicGatewayHttpTagsProvidergatewayHttpTagsProvider() { returnnewGatewayHttpTagsProvider(); } // 会从 ServerWebExchange 中得到 匹配的路由地址@Bean@ConditionalOnProperty(name = GatewayProperties.PREFIX + ".metrics.tags.path.enabled") publicGatewayPathTagsProvidergatewayPathTagsProvider() { returnnewGatewayPathTagsProvider(); } // 会从 ServerWebExchange 中得到 routId、route uri@BeanpublicGatewayRouteTagsProvidergatewayRouteTagsProvider() { returnnewGatewayRouteTagsProvider(); } // 将 GatewayMetricsProperties 的信息映射成 Tags@BeanpublicPropertiesTagsProviderpropertiesTagsProvider(GatewayMetricsPropertiesproperties) { returnnewPropertiesTagsProvider(properties.getTags()); } /** * GatewayMetricsFilter 实现 GlobalFilter 接口， * 将 List<GatewayTagsProvider> 返回的信息记录到 MeterRegistry 中 */@Bean@ConditionalOnBean(MeterRegistry.class) @ConditionalOnProperty(name = GatewayProperties.PREFIX + ".metrics.enabled", matchIfMissing = true) publicGatewayMetricsFiltergatewayMetricFilter(MeterRegistrymeterRegistry, List<GatewayTagsProvider> tagsProviders, GatewayMetricsPropertiesproperties) { returnnewGatewayMetricsFilter(meterRegistry, tagsProviders, properties.getPrefix()); } /** * RouteDefinitionMetrics 实现 ApplicationListener<RefreshRoutesEvent> 接口， * 收到事件的逻辑是 RouteDefinitionLocator.getRouteDefinitions().count() 记录到 MeterRegistry 中 */@Bean@ConditionalOnBean(MeterRegistry.class) @ConditionalOnProperty(name = GatewayProperties.PREFIX + ".metrics.enabled", matchIfMissing = true) publicRouteDefinitionMetricsrouteDefinitionMetrics(MeterRegistrymeterRegistry, RouteDefinitionLocatorrouteDefinitionLocator, GatewayMetricsPropertiesproperties) { returnnewRouteDefinitionMetrics(meterRegistry, routeDefinitionLocator, properties.getPrefix()); } }

GatewayRedisAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnBean(ReactiveRedisTemplate.class) @ConditionalOnClass({ RedisTemplate.class, DispatcherHandler.class }) @ConditionalOnProperty(name = "spring.cloud.gateway.redis.enabled", matchIfMissing = true) classGatewayRedisAutoConfiguration { /** * RedisRouteDefinitionRepository 实现 RouteDefinitionRepository 接口。 * 使用 redis 作为缓存层，存储 RouteDefinition */@Bean@ConditionalOnProperty(value = "spring.cloud.gateway.redis-route-definition-repository.enabled", havingValue = "true") @ConditionalOnClass(ReactiveRedisTemplate.class) publicRedisRouteDefinitionRepositoryredisRouteDefinitionRepository( ReactiveRedisTemplate<String, RouteDefinition> reactiveRedisTemplate) { returnnewRedisRouteDefinitionRepository(reactiveRedisTemplate); } // ... }

GatewayDiscoveryClientAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true) @ConditionalOnClass({ DispatcherHandler.class, CompositeDiscoveryClientAutoConfiguration.class }) @EnableConfigurationPropertiespublicclassGatewayDiscoveryClientAutoConfiguration { /** * 这是一个 PathRoutePredicateFactory，根据 serviceId 进行路由 * @return */publicstaticList<PredicateDefinition> initPredicates() { ArrayList<PredicateDefinition> definitions = newArrayList<>(); // TODO: add a predicate that matches the url at /serviceId?// add a predicate that matches the url at /serviceId/**PredicateDefinitionpredicate = newPredicateDefinition(); predicate.setName(normalizeRoutePredicateName(PathRoutePredicateFactory.class)); predicate.addArg(PATTERN_KEY, "'/'+serviceId+'/**'"); definitions.add(predicate); returndefinitions; } /** * 这是一个 RewritePathGatewayFilterFactory，移除 serviceId 路径前缀 * @return */publicstaticList<FilterDefinition> initFilters() { ArrayList<FilterDefinition> definitions = newArrayList<>(); // add a filter that removes /serviceId by defaultFilterDefinitionfilter = newFilterDefinition(); filter.setName(normalizeFilterFactoryName(RewritePathGatewayFilterFactory.class)); Stringregex = "'/' + serviceId + '/?(?<remaining>.*)'"; Stringreplacement = "'/${remaining}'"; filter.addArg(REGEXP_KEY, regex); filter.addArg(REPLACEMENT_KEY, replacement); definitions.add(filter); returndefinitions; } /** * DiscoveryLocatorProperties 类上标注了 @ConfigurationProperties("spring.cloud.gateway.discovery.locator") * 也就是可以通过配置属性的方式设置属性值，下面的逻辑是设置默认值的意思。 * DiscoveryClientRouteDefinitionLocator 会使用这两个属性会作为生成 RouteDefinition 的 Predicate 和 Filter * @return */@BeanpublicDiscoveryLocatorPropertiesdiscoveryLocatorProperties() { DiscoveryLocatorPropertiesproperties = newDiscoveryLocatorProperties(); // 默认就设置 PathRoutePredicateFactoryproperties.setPredicates(initPredicates()); // 默认就设置 RewritePathGatewayFilterFactoryproperties.setFilters(initFilters()); returnproperties; } @Configuration(proxyBeanMethods = false) @ConditionalOnProperty(value = "spring.cloud.discovery.reactive.enabled", matchIfMissing = true) publicstaticclassReactiveDiscoveryClientRouteDefinitionLocatorConfiguration { /** * DiscoveryClientRouteDefinitionLocator 实现 RouteDefinitionLocator。 * 会根据 ReactiveDiscoveryClient.getServices() 返回的 Flux<ServiceInstance> 生成 Flux<RouteDefinition> * 每个 RouteDefinition 是由 ServiceInstance + DiscoveryLocatorProperties 的内容 配置 路由Uri、Predicate、Filter * 大部分属性值是通过解析 SPEL 表达式得到的，其中根对象是 ServiceInstance，所以说 编写的 SPEL 表达式可以引用 ServiceInstance 中的属性 * * @param discoveryClient * @param properties * @return */@Bean@ConditionalOnProperty(name = "spring.cloud.gateway.discovery.locator.enabled") publicDiscoveryClientRouteDefinitionLocatordiscoveryClientRouteDefinitionLocator( ReactiveDiscoveryClientdiscoveryClient, DiscoveryLocatorPropertiesproperties) { returnnewDiscoveryClientRouteDefinitionLocator(discoveryClient, properties); } } }

SimpleUrlHandlerMappingGlobalCorsAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnClass(SimpleUrlHandlerMapping.class) @ConditionalOnProperty(name = "spring.cloud.gateway.globalcors.add-to-simple-url-handler-mapping", matchIfMissing = false) publicclassSimpleUrlHandlerMappingGlobalCorsAutoConfiguration { @AutowiredprivateGlobalCorsPropertiesglobalCorsProperties; @AutowiredprivateSimpleUrlHandlerMappingsimpleUrlHandlerMapping; /** * 为 SimpleUrlHandlerMapping 配置 跨域配置信息 */@PostConstructvoidconfig() { simpleUrlHandlerMapping.setCorsConfigurations(globalCorsProperties.getCorsConfigurations()); } }

GatewayReactiveLoadBalancerClientAutoConfiguration

@Configuration(proxyBeanMethods = false) @ConditionalOnClass({ ReactiveLoadBalancer.class, LoadBalancerAutoConfiguration.class, DispatcherHandler.class }) @EnableConfigurationProperties(GatewayLoadBalancerProperties.class) publicclassGatewayReactiveLoadBalancerClientAutoConfiguration { /** * ReactiveLoadBalancerClientFilter 实现 GlobalFilter 接口。 * 作用：url 没有 lb 协议 就放行，有 lb 就使用 LoadBalancerClientFactory 得到负载均衡后的 uri，修改 ServerWebExchange 放行filter */@Bean@ConditionalOnBean(LoadBalancerClientFactory.class) @ConditionalOnMissingBean(ReactiveLoadBalancerClientFilter.class) @ConditionalOnEnabledGlobalFilterpublicReactiveLoadBalancerClientFiltergatewayLoadBalancerClientFilter(LoadBalancerClientFactoryclientFactory, GatewayLoadBalancerPropertiesproperties) { returnnewReactiveLoadBalancerClientFilter(clientFactory, properties); } /** * LoadBalancerServiceInstanceCookieFilter 实现 GlobalFilter 接口 * 作用：是负载均衡的路由，就添加一个Cookie键值对 */@Bean@ConditionalOnBean({ ReactiveLoadBalancerClientFilter.class, LoadBalancerClientFactory.class }) @ConditionalOnMissingBean@ConditionalOnEnabledGlobalFilterpublicLoadBalancerServiceInstanceCookieFilterloadBalancerServiceInstanceCookieFilter( LoadBalancerClientFactoryloadBalancerClientFactory) { returnnewLoadBalancerServiceInstanceCookieFilter(loadBalancerClientFactory); } }

GatewayReactiveOAuth2AutoConfiguration

这是 Spring Security 的组件，没研究过，不知道具体的作用是啥，暂时不管了。

ProxyResponseAutoConfiguration

ProxyResponseAutoConfiguration 是 HandlerMethodArgumentResolver 接口的实现类，是用来解析方法参数的。它支持解析 ProxyExchange 类型的参数。ProxyExchange 可用来执行 Http 请求，感觉好鸡肋...

又因为 SpringWebFlux 和 SpringMVC 的执行流程是类似的，定义的类名也是一样的(包不同)，所以就搞了两套。

注：HandlerMethodArgumentResolver 是 SpringMVC 、SpringWebFlux 的内容，不细说了。

核心源码

@ConditionalOnEnabledGlobalFilter、@ConditionalOnEnabledFilter、@ConditionalOnEnabledPredicate

类的定义

@Retention(RetentionPolicy.RUNTIME)@Target({ ElementType.TYPE, ElementType.METHOD }) @Conditional(OnEnabledGlobalFilter.class) public @interface ConditionalOnEnabledGlobalFilter { Class<? extendsGlobalFilter> value() defaultOnEnabledGlobalFilter.DefaultValue.class; } @Retention(RetentionPolicy.RUNTIME)@Target({ ElementType.TYPE, ElementType.METHOD }) @Conditional(OnEnabledFilter.class) public @interface ConditionalOnEnabledFilter { Class<? extendsGatewayFilterFactory<?>> value() defaultOnEnabledFilter.DefaultValue.class; } @Retention(RetentionPolicy.RUNTIME)@Target({ ElementType.TYPE, ElementType.METHOD }) @Conditional(OnEnabledPredicate.class) public @interface ConditionalOnEnabledPredicate { Class<? extendsRoutePredicateFactory<?>> value() defaultOnEnabledPredicate.DefaultValue.class; }

因为 @ConditionalOnEnabledGlobalFilter 上标注了 @Conditional，所以在 ConfigurationClassPostProcessor 解析配置类时，会执行 OnEnabledGlobalFilter#matches(ConditionContext,AnnotatedTypeMetadata) 结果是true才会将 bean 注册到 BeanFactory 中

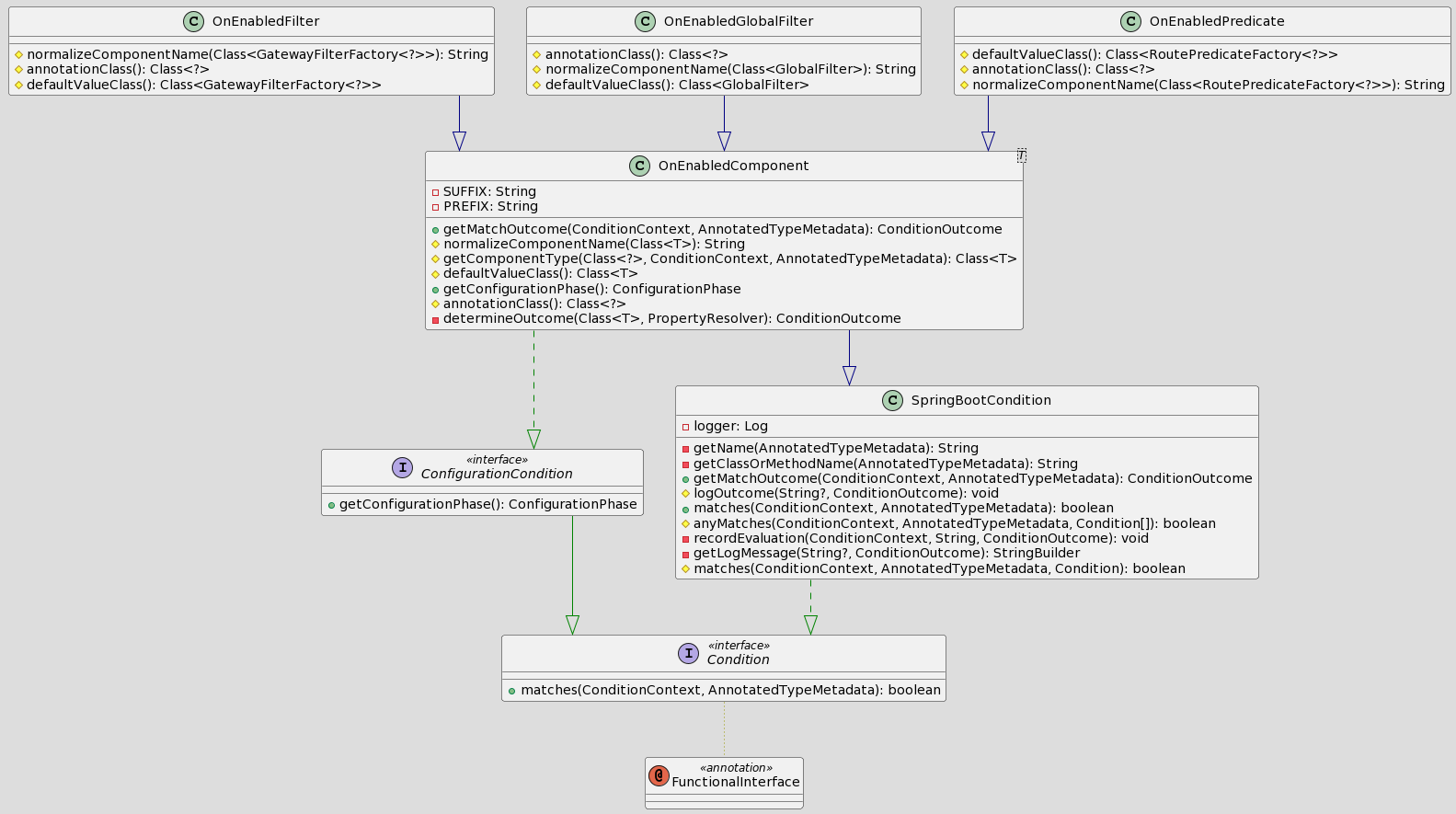

OnEnabledComponent

/** * {@link Condition#matches(ConditionContext, AnnotatedTypeMetadata)} * {@link SpringBootCondition#matches(ConditionContext, AnnotatedTypeMetadata)} * {@link OnEnabledComponent#getMatchOutcome(ConditionContext, AnnotatedTypeMetadata)} * 1. 拿到类型。若注解的 value 不是默认值就返回value值,否则就拿到方法的返回值类型。 * Class<? extends T> candidate = getComponentType(annotationClass(), context, metadata); * 2. 确定匹配结果。前缀 + 类处理后的值 + 后缀 作为key，从 Environment 获取值，值是false则不匹配，否则匹配 * determineOutcome(candidate, context.getEnvironment()) * * Tips: OnEnabledComponent 定义了三个抽象方法，由子类决定返回值是啥 * normalizeComponentName() 得到 类处理后的值 * annotationClass() 得到 注解 * defaultValueClass() 得到 默认值 * */

可以通过这种方式让默认注入的失效。

spring.cloud.gateway.global-filter.XX.enabled=false spring.cloud.gateway.filter.XX.enabled=false spring.cloud.gateway.predicate.XX.enabled=false

NettyRoutingFilter

是非常重要的 GlobalFilter。Gateway 是通过它执行 http、https 协议的请求，依赖 HttpClient 执行请求。

publicclassNettyRoutingFilterimplementsGlobalFilter, Ordered { @OverridepublicintgetOrder() { returnInteger.MAX_VALUE; // 最大值，说明这是最后要执行的 GatewayFilter } @Override@SuppressWarnings("Duplicates") publicMono<Void> filter(ServerWebExchangeexchange, GatewayFilterChainchain) { URIrequestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR); Stringscheme = requestUrl.getScheme(); // 已经路由 或者 不是 http、https 就放行if (isAlreadyRouted(exchange) || (!"http".equalsIgnoreCase(scheme) && !"https".equalsIgnoreCase(scheme))) { returnchain.filter(exchange); } // 设置一个属性，标记 已经路由了setAlreadyRouted(exchange); /** * 遍历执行所有的 HttpHeadersFilter 得到 HttpHeaders。 * 也就是说可以对最终要执行的 请求头 进行加工 * * 注：HttpHeadersFilter 是从BeanFactory中获取的，所以我们可以自定义 HttpHeadersFilter 达到扩展的目的 * */HttpHeadersfiltered = filterRequest(getHeadersFilters(), exchange); // 根据 Route 的元数据构造 HttpClient 然后执行请求Flux<HttpClientResponse> responseFlux = getHttpClient(route, exchange) .headers() .responseConnection((res, connection) -> {}); // 放行returnresponseFlux.then(chain.filter(exchange)); } }

WebsocketRoutingFilter

是非常重要的 GlobalFilter。Gateway 是通过它执行 ws、wss 协议的请求，依赖 WebSocketService 执行请求。

publicclassWebsocketRoutingFilterimplementsGlobalFilter, Ordered { @OverridepublicintgetOrder() { // 在 NettyRoutingFilter 之前执行returnInteger.MAX_VALUE - 1; } @OverridepublicMono<Void> filter(ServerWebExchangeexchange, GatewayFilterChainchain) { // 有请求头 upgrade=WebSocket ，那就将 http、https 转成 ws、wss 协议changeSchemeIfIsWebSocketUpgrade(exchange); URIrequestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR); Stringscheme = requestUrl.getScheme(); // 已经路由过 或者 不是 ws、wss 协议 就放行if (isAlreadyRouted(exchange) || (!"ws".equals(scheme) && !"wss".equals(scheme))) { returnchain.filter(exchange); } // 标记路由了setAlreadyRouted(exchange); HttpHeadersheaders = exchange.getRequest().getHeaders(); /** * 遍历执行所有的 HttpHeadersFilter 得到 HttpHeaders。 * 也就是说可以对最终要执行的 请求头 进行加工 * * 注：HttpHeadersFilter 是从BeanFactory中获取的，所以我们可以自定义 HttpHeadersFilter 达到扩展的目的 * */HttpHeadersfiltered = filterRequest(getHeadersFilters(), exchange); List<String> protocols = getProtocols(headers); // 使用 webSocketService 执行请求。且不在执行后续的filterreturnthis.webSocketService.handleRequest(exchange, newProxyWebSocketHandler(requestUrl, this.webSocketClient, filtered, protocols)); } }

RoutePredicateHandlerMapping

RoutePredicateHandlerMapping 是由 GatewayAutoConfiguration 注册的。

大致流程：由 RouteLocator 得到 Flux<Route> ，遍历执行 Route.getPredicate().apply(exchange) == true

就将 Route 存到 exchange 中然后返回 FilteringWebHandler，最后会由 HandlerAdapter 执行 FilteringWebHandler 。

publicclassRoutePredicateHandlerMappingextendsAbstractHandlerMapping { /** * 通过依赖注入得到这些bean */publicRoutePredicateHandlerMapping(FilteringWebHandlerwebHandler, RouteLocatorrouteLocator, GlobalCorsPropertiesglobalCorsProperties, Environmentenvironment) { this.webHandler = webHandler; this.routeLocator = routeLocator; /** * 获取属性作为 order 值，默认是1。从而决定是 DispatcherHandler 使用的第几个 HandlerMapping， * 因为 HandlerMapping 的特点是能处理就使用，不在使用其他的 HandlerMapping，所以优先级是很重要的。 * */setOrder(environment.getProperty(GatewayProperties.PREFIX + ".handler-mapping.order", Integer.class, 1)); // 设置同源配置信息setCorsConfigurations(globalCorsProperties.getCorsConfigurations()); } /** * 返回值不是 Mono.empty() 就表示 RoutePredicateHandlerMapping 命中了， * 就会执行 HandlerAdapter.handle(serverWebExchange,webHandler) */@OverrideprotectedMono<?> getHandlerInternal(ServerWebExchangeexchange) { // 设置一个属性exchange.getAttributes().put(GATEWAY_HANDLER_MAPPER_ATTR, getSimpleName()); /** * 使用 routeLocator 得到 List<Route> 遍历 * */returnlookupRoute(exchange) .flatMap((Function<Route, Mono<?>>) r -> { exchange.getAttributes().remove(GATEWAY_PREDICATE_ROUTE_ATTR); /** * 将 Route 设置到 exchange 中 * * 后续流程会用到 * {@link FilteringWebHandler#handle(ServerWebExchange)} * */exchange.getAttributes().put(GATEWAY_ROUTE_ATTR, r); /** * 会由 SimpleHandlerAdapter 处理 * */returnMono.just(webHandler); }).switchIfEmpty(Mono.empty().then(Mono.fromRunnable(() -> { exchange.getAttributes().remove(GATEWAY_PREDICATE_ROUTE_ATTR); }))); } protectedMono<Route> lookupRoute(ServerWebExchangeexchange) { /** * 得到 Route，根据 Route 的 Predicate 决定是否匹配 * */returnthis.routeLocator.getRoutes() /** * concatMap 的特点是 返回的内容不是 Mono.empty() 、Flux.empty() 才收集到 Flux 中 * */ .concatMap(route -> Mono.just(route).filterWhen(r -> { // exchange 中存一下 routeIdexchange.getAttributes().put(GATEWAY_PREDICATE_ROUTE_ATTR, r.getId()); /** * 执行谓词 * {@link AsyncPredicate.AndAsyncPredicate#apply(Object)} * */returnr.getPredicate().apply(exchange); }).onErrorResume(e -> Mono.empty())) // 拿到第一个。所以 Route 的顺序会决定最终的方法的执行 .next(); } }

RouteLocator

RouteLocator 是由 GatewayAutoConfiguration 注册的，因为标注了 @Primary，所以 RoutePredicateHandlerMapping 通过依赖注入拿到的是 CachingRouteLocator。

CachingRouteLocator 是对 CompositeRouteLocator 的代理。功能：

  • 使用 ConcurrentHashMap 缓存结果。
  • 它实现 ApplicationListener<RefreshRoutesEvent> 接口，接收事件的处理逻辑是 更新缓存结果，然后发布 RefreshRoutesResultEvent 事件

CompositeRouteLocator 是用来聚合容器中所有的 RouteLocator 的，默认的 RouteLocator 是 RouteDefinitionRouteLocator

Tips：若想通过编码的方式生成 RouteLocator 可以使用 RouteLocatorBuilder。

publicclassCachingRouteLocatorimplementsOrdered, RouteLocator, ApplicationListener<RefreshRoutesEvent>, ApplicationEventPublisherAware { privatefinalRouteLocatordelegate; privatefinalMap<String, List> cache = newConcurrentHashMap<>(); privateApplicationEventPublisherapplicationEventPublisher; publicCachingRouteLocator(RouteLocatordelegate) { // 是这个 CompositeRouteLocatorthis.delegate = delegate; // 使用 ConcurrentHashMap 缓存 Route，缓存中没有就执行 fetch 方法得到routes = CacheFlux.lookup(cache, CACHE_KEY, Route.class).onCacheMissResume(this::fetch); } privateFlux<Route> fetch() { // 通过 delegate 得到，然后再对 Route 进行排序returnthis.delegate.getRoutes().sort(AnnotationAwareOrderComparator.INSTANCE); } @OverridepublicFlux<Route> getRoutes() { returnthis.routes; } publicFlux<Route> refresh() { // 清空缓存this.cache.clear(); returnthis.routes; } @OverridepublicvoidonApplicationEvent(RefreshRoutesEventevent) { // 收到事件，就执行 fetch() 也就是会会重新解析得到 List<Route>fetch().collect(Collectors.toList()).subscribe( list -> Flux.fromIterable(list).materialize().collect(Collectors.toList()).subscribe(signals -> { // 发布 RefreshRoutesResultEvent 事件applicationEventPublisher.publishEvent(newRefreshRoutesResultEvent(this)); // 重新设置缓存内容cache.put(CACHE_KEY, signals); }, this::handleRefreshError), this::handleRefreshError); } }

RouteDefinitionRouteLocator

RouteDefinitionRouteLocator 是由 GatewayAutoConfiguration 注册的。它依赖 RouteDefinitionLocator 得到 Flux<RouteDefinition>。根据 RouteDefinition 记录的 PredicateDefinition 的 name 得到 RoutePredicateFactory<Config>， 使用 ConfigurationService 用来 实例化、属性绑定、属性校验得到泛型 Config 的实例对象，最后 RoutePredicateFactory 根据 Config 生成 AsyncPredicate。

根据 RouteDefinition 记录的 FilterDefinition 的 name 得到 GatewayFilterFactory<Config>， 使用 ConfigurationService 用来 实例化、属性绑定、属性校验得到泛型 Config 的实例对象，最后 GatewayFilterFactory 根据 Config 生成 GatewayFilter。

然后使用 AsyncPredicate、GatewayFilter 构造出 Route 实例

publicclassRouteDefinitionRouteLocatorimplementsRouteLocator { /** * 通过依赖注入得到 */publicRouteDefinitionRouteLocator(RouteDefinitionLocatorrouteDefinitionLocator, List<RoutePredicateFactory> predicates, List<GatewayFilterFactory> gatewayFilterFactories, GatewayPropertiesgatewayProperties, ConfigurationServiceconfigurationService) { this.routeDefinitionLocator = routeDefinitionLocator; this.configurationService = configurationService; /** * 将 List 转成 Map，key 是执行 {@link RoutePredicateFactory#name()} 得到的。 * 默认的逻辑是 类名去除 RoutePredicateFactory * 比如 AddHeadRoutePredicateFactory 的key是 AddHead * */initFactories(predicates); /** * 逻辑同上 {@link GatewayFilterFactory#name()} * 默认的逻辑是 类名去除 GatewayFilterFactory * 比如 AddRequestHeaderGatewayFilterFactory 的key是 AddRequestHeader * */gatewayFilterFactories.forEach(factory -> this.gatewayFilterFactories.put(factory.name(), factory)); this.gatewayProperties = gatewayProperties; } @OverridepublicFlux<Route> getRoutes() { /** * 通过 RouteDefinitionLocator 得到 RouteDefinition ，然后根据 RouteDefinition 转成 Route * */Flux<Route> routes = this.routeDefinitionLocator.getRouteDefinitions().map(this::convertToRoute); returnroutes; } privateRouteconvertToRoute(RouteDefinitionrouteDefinition) { /** * 会根据定义 predicates 的顺序，遍历处理。根据 predicate.getName() 找到 RoutePredicateFactory， * 再使用 factory 生成 AsyncPredicate * */AsyncPredicate<ServerWebExchange> predicate = combinePredicates(routeDefinition); /** * 先处理通过属性定义的 默认Filter（spring.cloud.gateway.defaultFilters），再根据定义 filters 的顺序，遍历处理。根据 filter.getName() 找到 GatewayFilterFactory， * 再使用 factory 生成 GatewayFilter * * 最后会根据 order 进行排序。 * */List<GatewayFilter> gatewayFilters = getFilters(routeDefinition); // 构造出 RoutereturnRoute.async(routeDefinition).asyncPredicate(predicate).replaceFilters(gatewayFilters).build(); } @SuppressWarnings("unchecked") List<GatewayFilter> loadGatewayFilters(Stringid, List<FilterDefinition> filterDefinitions) { ArrayList<GatewayFilter> ordered = newArrayList<>(filterDefinitions.size()); for (inti = 0; i < filterDefinitions.size(); i++) { FilterDefinitiondefinition = filterDefinitions.get(i); // 根据 definition.getName() 拿到 GatewayFilterFactoryGatewayFilterFactoryfactory = this.gatewayFilterFactories.get(definition.getName()); if (factory == null) { thrownewIllegalArgumentException( "Unable to find GatewayFilterFactory with name " + definition.getName()); } /** * 使用 configurationService 生成 configuration * * 和这个是一样的的，看这里就知道了 * {@link RouteDefinitionRouteLocator#lookup(RouteDefinition, PredicateDefinition)} * */// @formatter:offObjectconfiguration = this.configurationService.with(factory) .name(definition.getName()) .properties(definition.getArgs()) .eventFunction((bound, properties) -> newFilterArgsEvent( // TODO: why explicit cast needed or java compile failsRouteDefinitionRouteLocator.this, id, (Map<String, Object>) properties)) .bind(); // @formatter:onif (configurationinstanceofHasRouteId) { HasRouteIdhasRouteId = (HasRouteId) configuration; // 设置 routeIdhasRouteId.setRouteId(id); } // factory 根据 configuration 生成 GatewayFilterGatewayFiltergatewayFilter = factory.apply(configuration); if (gatewayFilterinstanceofOrdered) { ordered.add(gatewayFilter); } else { // 默认的 order 值 就是 定义 filter 的顺序ordered.add(newOrderedGatewayFilter(gatewayFilter, i + 1)); } } returnordered; } privateList<GatewayFilter> getFilters(RouteDefinitionrouteDefinition) { List<GatewayFilter> filters = newArrayList<>(); if (!this.gatewayProperties.getDefaultFilters().isEmpty()) { /** * 先添加通过属性定义的默认Filter * spring.cloud.gateway.defaultFilters=[f1,f2] * */filters.addAll(loadGatewayFilters(routeDefinition.getId(), newArrayList<>(this.gatewayProperties.getDefaultFilters()))); } finalList<FilterDefinition> definitionFilters = routeDefinition.getFilters(); if (!CollectionUtils.isEmpty(definitionFilters)) { // 再添加 RouteDefinition 定义的 filterfilters.addAll(loadGatewayFilters(routeDefinition.getId(), definitionFilters)); } // 排序AnnotationAwareOrderComparator.sort(filters); returnfilters; } privateAsyncPredicate<ServerWebExchange> combinePredicates(RouteDefinitionrouteDefinition) { List<PredicateDefinition> predicates = routeDefinition.getPredicates(); // routeDefinition 没有定义 predicate ，就设置一个返回 ture 的 AsyncPredicateif (predicates == null || predicates.isEmpty()) { // this is a very rare case, but possible, just match allreturnAsyncPredicate.from(exchange -> true); } /** * 获取 AsyncPredicate。 * * 会根据 predicate.getName() 拿到 RoutePredicateFactory，执行 RoutePredicateFactory.apply(config) 生成 AsyncPredicate * */AsyncPredicate<ServerWebExchange> predicate = lookup(routeDefinition, predicates.get(0)); // 遍历剩下的 predicatefor (PredicateDefinitionandPredicate : predicates.subList(1, predicates.size())) { AsyncPredicate<ServerWebExchange> found = lookup(routeDefinition, andPredicate); /** * and 的连接多个 predicate。返回的是这个类型 AndAsyncPredicate * * 其实就是不断的套娃。 * */predicate = predicate.and(found); } returnpredicate; } @SuppressWarnings("unchecked") privateAsyncPredicate<ServerWebExchange> lookup(RouteDefinitionroute, PredicateDefinitionpredicate) { /** * predicates 是根据 BeanFactory 中 RoutePredicateFactory 类型的 bean 生成的。 * 所以可以理解成是从 BeanFactory 中得到 RoutePredicateFactory。 * */RoutePredicateFactory<Object> factory = this.predicates.get(predicate.getName()); if (factory == null) { thrownewIllegalArgumentException("Unable to find RoutePredicateFactory with name " + predicate.getName()); } if (logger.isDebugEnabled()) { logger.debug("RouteDefinition " + route.getId() + " applying " + predicate.getArgs() + " to " + predicate.getName()); } /** * factory 实现 ShortcutConfigurable 接口，规定如何生成的 属性绑定的Map * factory 实现 Configurable 接口，规定使用 config 是啥 * * configurationService 会依赖 factory 生成 属性绑定的Map 得到 Config 的类型 * 然后使用 属性绑定的Map + ConversionsService + Validator 实例化 Config ，并且会对 Config 进行属性绑定和属性校验（JSR303） * */// @formatter:offObjectconfig = this.configurationService.with(factory) .name(predicate.getName()) // 设置属性。会根据这个生成用于属性绑定的Map .properties(predicate.getArgs()) // 定义事件。对 config 完成属性绑定完后，会发布这个事件 .eventFunction((bound, properties) -> newPredicateArgsEvent( RouteDefinitionRouteLocator.this, route.getId(), properties)) .bind(); // @formatter:on// 根据 config 使用 factory 生成 AsyncPredicatereturnfactory.applyAsync(config); } }

RouteDefinitionLocator

RouteDefinitionLocator 是由 GatewayAutoConfiguration 注册的，因为标注了 @Primary，所以 RouteDefinitionRouteLocator 通过依赖注入拿到的是 CompositeRouteDefinitionLocator。

CompositeRouteDefinitionLocator 的作用是聚合容器中所有的 RouteDefinitionLocator。默认是注册了 PropertiesRouteDefinitionLocator 和 InMemoryRouteDefinitionRepository

PropertiesRouteDefinitionLocator

PropertiesRouteDefinitionLocator 是由 GatewayAutoConfiguration 注册的。

publicclassPropertiesRouteDefinitionLocatorimplementsRouteDefinitionLocator { publicPropertiesRouteDefinitionLocator(GatewayPropertiesproperties) { /** * 依赖注入得到的 * * GatewayProperties 标注了 @ConfigurationProperties("spring.cloud.gateway") * 所以会通过属性绑定设置值 * */this.properties = properties; } @OverridepublicFlux<RouteDefinition> getRouteDefinitions() { // 直接返回 properties.getRoutes()returnFlux.fromIterable(this.properties.getRoutes()); } }

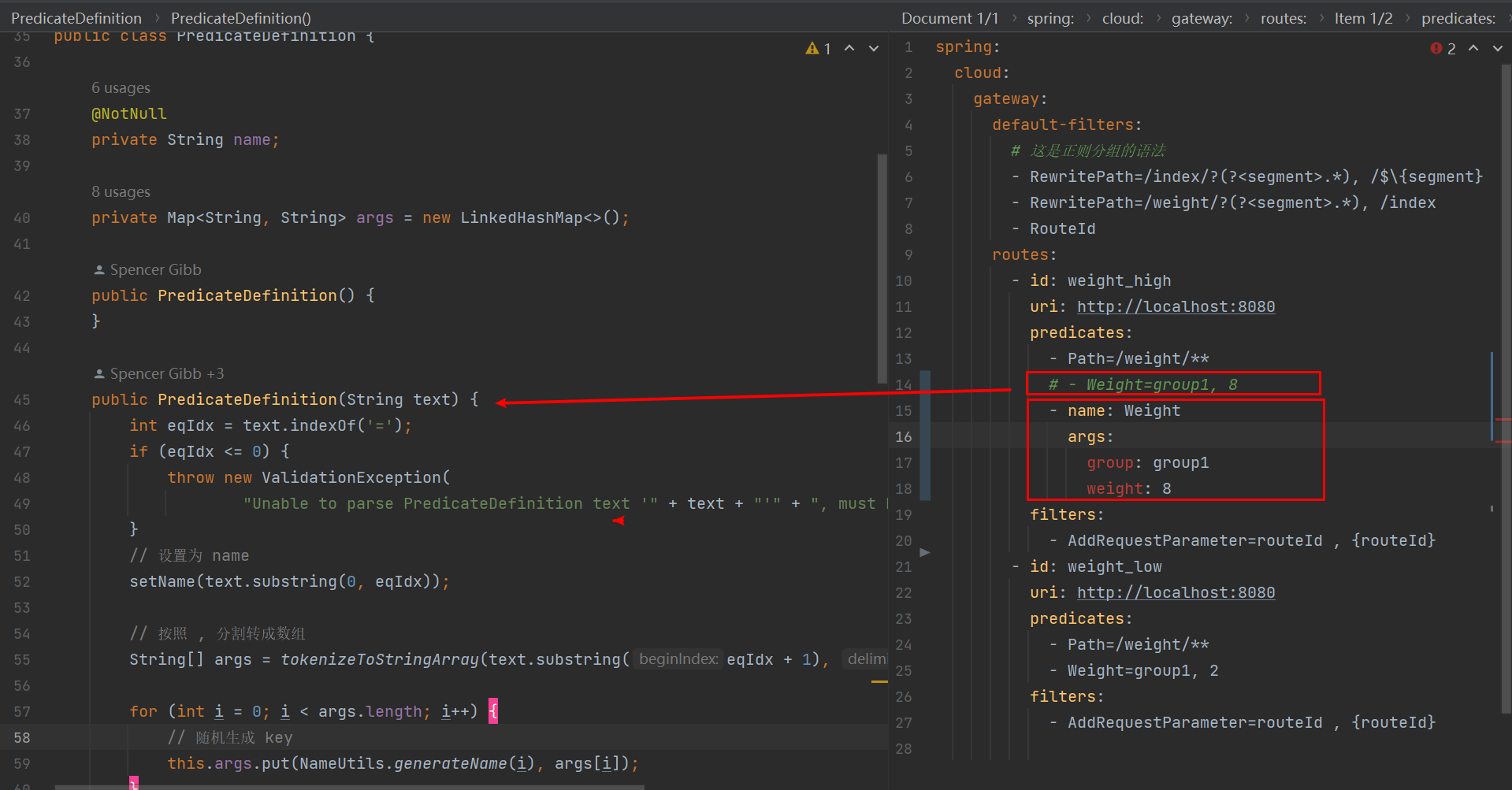

看 PredicateDefinition、FilterDefinition 的构造器，就能明白属性文件为啥可以写 Weight=group1,8

image-20230428141218057

InMemoryRouteDefinitionRepository

InMemoryRouteDefinitionRepository 是由 GatewayAutoConfiguration 注册的。它主要是实现了 RouteDefinitionRepository 接口，而 RouteDefinitionRepository 继承 RouteDefinitionLocator，RouteDefinitionWriter 接口。

RouteDefinitionRepository 的职责是通过缓存的方式记录 RouteDefinition，而不是通过属性 映射成 RouteDefinition。而 AbstractGatewayControllerEndpoint 会依赖 RouteDefinitionWriter 的实例，用来缓存通过接口方式注册的 RouteDefinition。

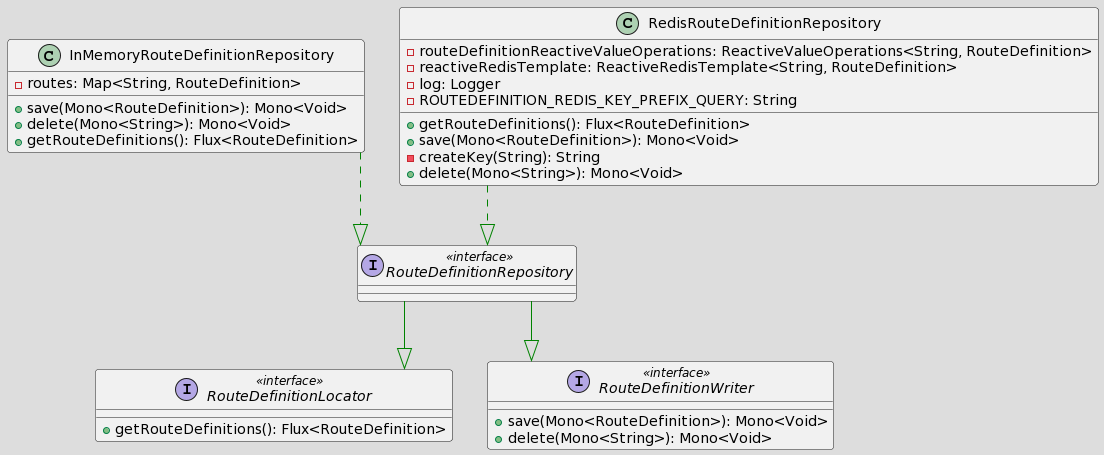

RouteDefinitionRepository

publicclassInMemoryRouteDefinitionRepositoryimplementsRouteDefinitionRepository { // 线程安全的privatefinalMap<String, RouteDefinition> routes = synchronizedMap(newLinkedHashMap<String, RouteDefinition>()); @OverridepublicMono<Void> save(Mono<RouteDefinition> route) { /** * Gateway Endpoint 会依赖 RouteDefinitionRepository 类型的bean 记录通过 Endpoint 动态添加的 RouteDefinition * * 源码在这里 * {@link AbstractGatewayControllerEndpoint#save(String, RouteDefinition)} * */returnroute.flatMap(r -> { if (ObjectUtils.isEmpty(r.getId())) { returnMono.error(newIllegalArgumentException("id may not be empty")); } // 存到缓存中routes.put(r.getId(), r); returnMono.empty(); }); } @OverridepublicMono<Void> delete(Mono<String> routeId) { returnrouteId.flatMap(id -> { if (routes.containsKey(id)) { // 从缓存中移除routes.remove(id); returnMono.empty(); } returnMono.defer(() -> Mono.error(newNotFoundException("RouteDefinition not found: " + routeId))); }); } @OverridepublicFlux<RouteDefinition> getRouteDefinitions() { // 返回缓存中的值Map<String, RouteDefinition> routesSafeCopy = newLinkedHashMap<>(routes); returnFlux.fromIterable(routesSafeCopy.values()); } }

AbstractGatewayControllerEndpoint

GatewayControllerEndpoint 和 GatewayLegacyControllerEndpoint 是由 GatewayAutoConfiguration 注册的，默认是注册 GatewayControllerEndpoint ，可以设置属性spring.cloud.gateway.actuator.verbose.enabled=false 变成让 GatewayLegacyControllerEndpoint 生效。

主要是提供这些功能：查看 RouteDefinitions、Routes、GlobalFilters、routefilters、routepredicates、更新或者新增 RouteDefinition、刷新 RouteDefinition。

更新或新增 RouteDefinition 是依赖 RouteDefinitionRepository 进行缓存。

刷新 RouteDefinition 是会发布 RefreshRoutesEvent 事件，该事件会有 CachingRouteLocator 处理

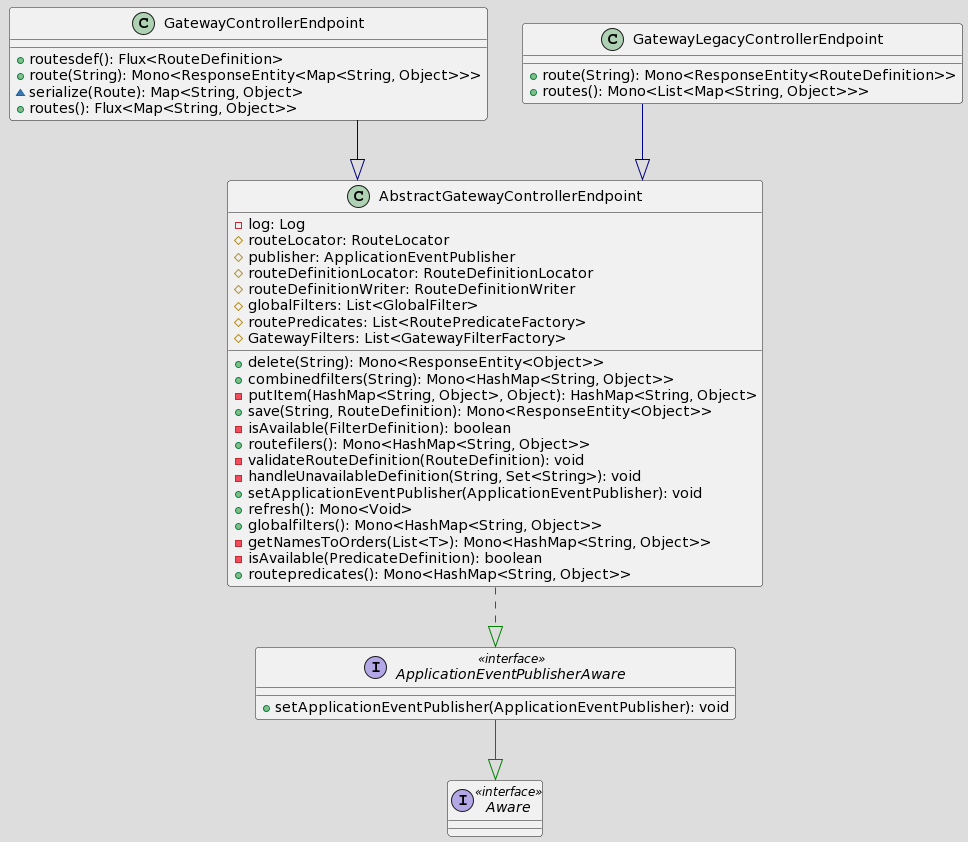

AbstractGatewayControllerEndpoint

RouteRefreshListener

RouteRefreshListener 是由 GatewayAutoConfiguration 注册的

publicclassRouteRefreshListenerimplementsApplicationListener<ApplicationEvent> { @OverridepublicvoidonApplicationEvent(ApplicationEventevent) { // 这是 IOC 容器 refresh 的最后阶段会发布的事件if (eventinstanceofContextRefreshedEvent) { ContextRefreshedEventrefreshedEvent = (ContextRefreshedEvent) event; // 不是if (!WebServerApplicationContext.hasServerNamespace(refreshedEvent.getApplicationContext(), "management")) { /** * 重设 * * 其实就是发布一个 RefreshRoutesEvent 事件， * 该事件会由 CachingRouteLocator 接收，会对 List<Route> 进行缓存 * {@link CachingRouteLocator#onApplicationEvent(RefreshRoutesEvent)} * */reset(); } } elseif (eventinstanceofRefreshScopeRefreshedEvent || eventinstanceofInstanceRegisteredEvent) { reset(); } elseif (eventinstanceofParentHeartbeatEvent) { ParentHeartbeatEvente = (ParentHeartbeatEvent) event; resetIfNeeded(e.getValue()); } elseif (eventinstanceofHeartbeatEvent) { HeartbeatEvente = (HeartbeatEvent) event; resetIfNeeded(e.getValue()); } } privatevoidresetIfNeeded(Objectvalue) { if (this.monitor.update(value)) { reset(); } } privatevoidreset() { this.publisher.publishEvent(newRefreshRoutesEvent(this)); } }

FilteringWebHandler

FilteringWebHandler 是由 GatewayAutoConfiguration 注册的。

拿到容器中的 List<GlobaFilter> + Route.getFilters() 对 Filter 进行排序，紧接着按顺序执行所有的 GatewayFilter。这么说是不准确的，只有每个 filter 都执行chain.fiter 才会执行所有的 GatewayFilter，这其实就是责任链模式。

优先级最高(最后执行) 的 Filter 是 NettyRoutingFilter ，它是用来执行 http、https 请求的，也就是完成路由的职责。

publicclassFilteringWebHandlerimplementsWebHandler { publicFilteringWebHandler(List<GlobalFilter> globalFilters) { // 这是依赖注入得到的this.globalFilters = loadFilters(globalFilters); } privatestaticList<GatewayFilter> loadFilters(List<GlobalFilter> filters) { returnfilters.stream().map(filter -> { // 装饰成 GatewayFilter 类型GatewayFilterAdaptergatewayFilter = newGatewayFilterAdapter(filter); if (filterinstanceofOrdered) { intorder = ((Ordered) filter).getOrder(); returnnewOrderedGatewayFilter(gatewayFilter, order); } returngatewayFilter; }).collect(Collectors.toList()); } @OverridepublicMono<Void> handle(ServerWebExchangeexchange) { /** * 拿到 Route 实例。这个是在前一个步骤设置的 * {@link RoutePredicateHandlerMapping#getHandlerInternal(ServerWebExchange)} * */Routeroute = exchange.getRequiredAttribute(GATEWAY_ROUTE_ATTR); // 拿到 Route 的 GatewayFilterList<GatewayFilter> gatewayFilters = route.getFilters(); // 先添加 globalFilterList<GatewayFilter> combined = newArrayList<>(this.globalFilters); // 再添加 route 定义的 Filtercombined.addAll(gatewayFilters); // 排序AnnotationAwareOrderComparator.sort(combined); /** * 装饰成 DefaultGatewayFilterChain 执行。 * * 其实就是遍历执行所有的 GatewayFilter * */returnnewDefaultGatewayFilterChain(combined).filter(exchange); } privatestaticclassDefaultGatewayFilterChainimplementsGatewayFilterChain { @OverridepublicMono<Void> filter(ServerWebExchangeexchange) { returnMono.defer(() -> { if (this.index < filters.size()) { GatewayFilterfilter = filters.get(this.index); // 套娃行为DefaultGatewayFilterChainchain = newDefaultGatewayFilterChain(this, this.index + 1); // 执行returnfilter.filter(exchange, chain); } else { returnMono.empty(); // complete } }); } } }
